弓削地域

ページ番号92337

ソーシャルサイトへのリンクは別ウィンドウで開きます

2017年4月1日

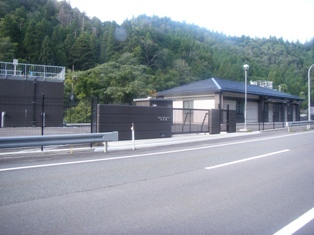

    弓削地域では,再整備事業にて従来の3浄水場を1浄水場に統合し,平成23年11月から新設の弓削浄水場から給水を行っています。




施設概要

給水区域

右京区京北上弓削町,京北上中町,京北下中町,京北下弓削町,京北塩田町,京北井崎町,京北赤石町,京北田貫町の各一部

水源

表流水,深層地下水

浄水処理方法

前処理ろ過設備+膜ろ過方式(MF膜)

給水開始

平成23年11月

地下水取水井

ケーシングφ100~φ150mm×150m

表流水着水井

鉄筋コンクリート造

容量5.2m3(1池)

前処理ろ過設備

連続移動床砂ろ過方式

浄水処理設備

外圧式クロスフロー方式,精密膜ろ過方式(MF膜)

浄水池

鉄筋コンクリート造

容量48.6m3(2池)

薬品注入設備

塩素注入設備,凝集剤注入設備,塩素中和剤注入設備

排水池

鉄筋コンクリート造

容量5.3m3(1池)

濃縮槽

鉄筋コンクリート造

容量90.8m3(1槽)

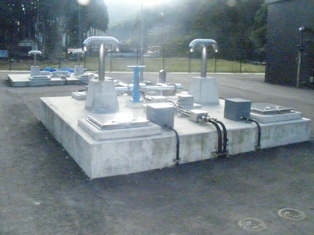

濃縮汚泥受入槽

鉄筋コンクリート造

容量9.8m3(2槽)

管理棟

鉄筋コンクリート造平屋建 床面積180m2

浄水処理設備,薬品注入設備,水質計器設備,電気計装設備,自家発電設備

配水池

鉄筋コンクリート造

容量617.2m3(2池)

導水管

ポリエチレン管 延長約1,320m

ダクタイル鋳鉄管 延長約10m

(※平成19年度から実施の再整備事業における整備延長)

送水管

ポリエチレン管 延長約2,400m

ダクタイル鋳鉄管 延長約10m

(※平成19年度から実施の再整備事業における整備延長)

配水管

ポリエチレン管 延長約11,490m

ダクタイル鋳鉄管 延長約4,570m

硬質塩化ビニル管 延長約10m

ステンレス鋼管 延長約120m

(※平成19年度から実施の再整備事業における整備延長)

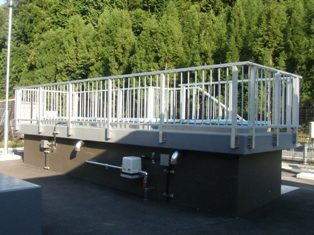

<表流水着水井>
河川から取水した原水の水量を調整します。

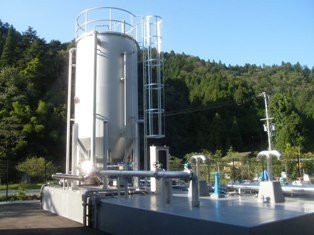

<前処理ろ過設備>
原水に含まれる濁質,鉄,マンガン等の不純物を除去します。

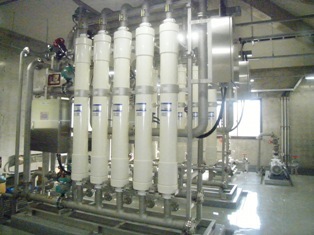

<浄水処理設備>
原水を特殊な膜に通すことにより,汚れを取り除き浄水とします。

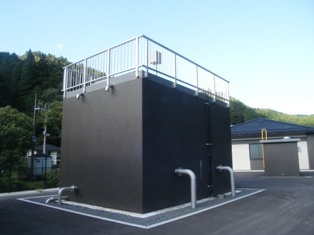

<浄水池>
浄水を配水池に送るために一時的に貯めておきます。

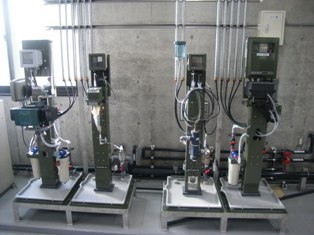

<水質計器>
原水や浄水の濁度・pH・塩素濃度等,水質の常時計測を行います。

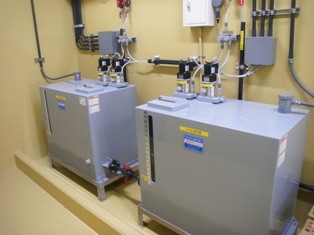

<薬品注入室>
原水を消毒するために塩素剤を注入します。
また,浄水の滅菌等のために塩素剤を注入します。

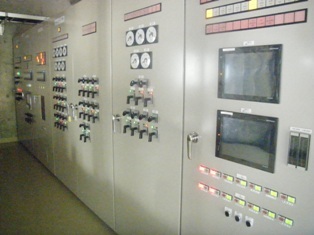

<電気室>
各機械の運転や制御を行うとともに,配水量や水質データ等を記録し,遠隔監視装置に送信します。

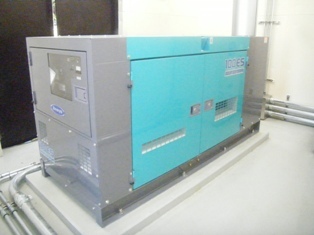

<自家発電機室>
停電時にも安定した電気の供給を行います。

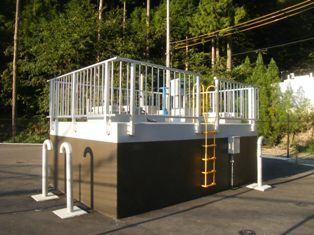

<排水池・貯留槽>
膜ろ過の定期的な洗浄後に発生する排水や汚泥を一時的に貯めておきます。

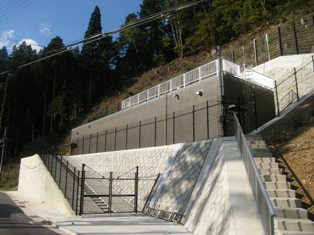

<配水池>
浄水を弓削地区に給水するために貯めておきます。

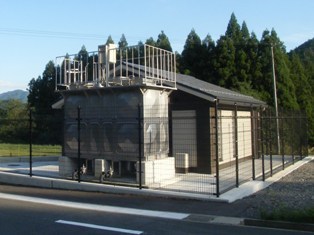

<田貫加圧所>
弓削浄水場からの送水を加圧して田貫配水池に送ります。


<田貫配水池>
浄水を田貫地区に給水するために貯めておきます。

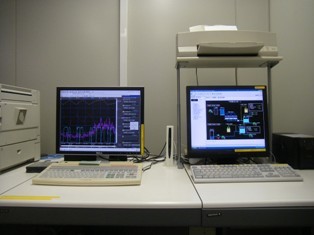

<遠隔監視装置>
浄水場やポンプ施設での運転や水質状況を常時監視し,必要な時には事務所から遠隔操作も行えます。
