別所・百井地域(百井地区)

ページ番号58506

ソーシャルサイトへのリンクは別ウィンドウで開きます

2017年4月1日






施設概要
  給水区域 左京区大原百井町の一部
  水源 地下水(深井戸)
  浄水処理方法 圧力式急速ろ過
  給水開始 平成20年6月
  取水井 第1号取水井(直径150mm×54m),第2号取水井(直径150mm×52m)
  急速ろ過機(2基) SUS製 圧力式 ろ過面積0.2m2/基
  浄水池(1池) SUS製 容量1.91m3
  薬品注入設備 塩素注入設備,凝集剤注入設備,アルカリ剤注入設備
  管理棟 RC造 81.0m2 電気室,薬品注入設備室,機械室
  配水池(2池) RC造 容量45m3(22.5m3×2池)
  送水管 ダクタイル鋳鉄管直径75mm       延長約690m
  配水管

ダクタイル鋳鉄管直径75~100㎜   延長約2,370m

硬質塩化ビニル管直径40mm以下   延長約370m

  排水池(2池) RC造 容量3.92m3(1.96m3×2池)
  消火栓13基

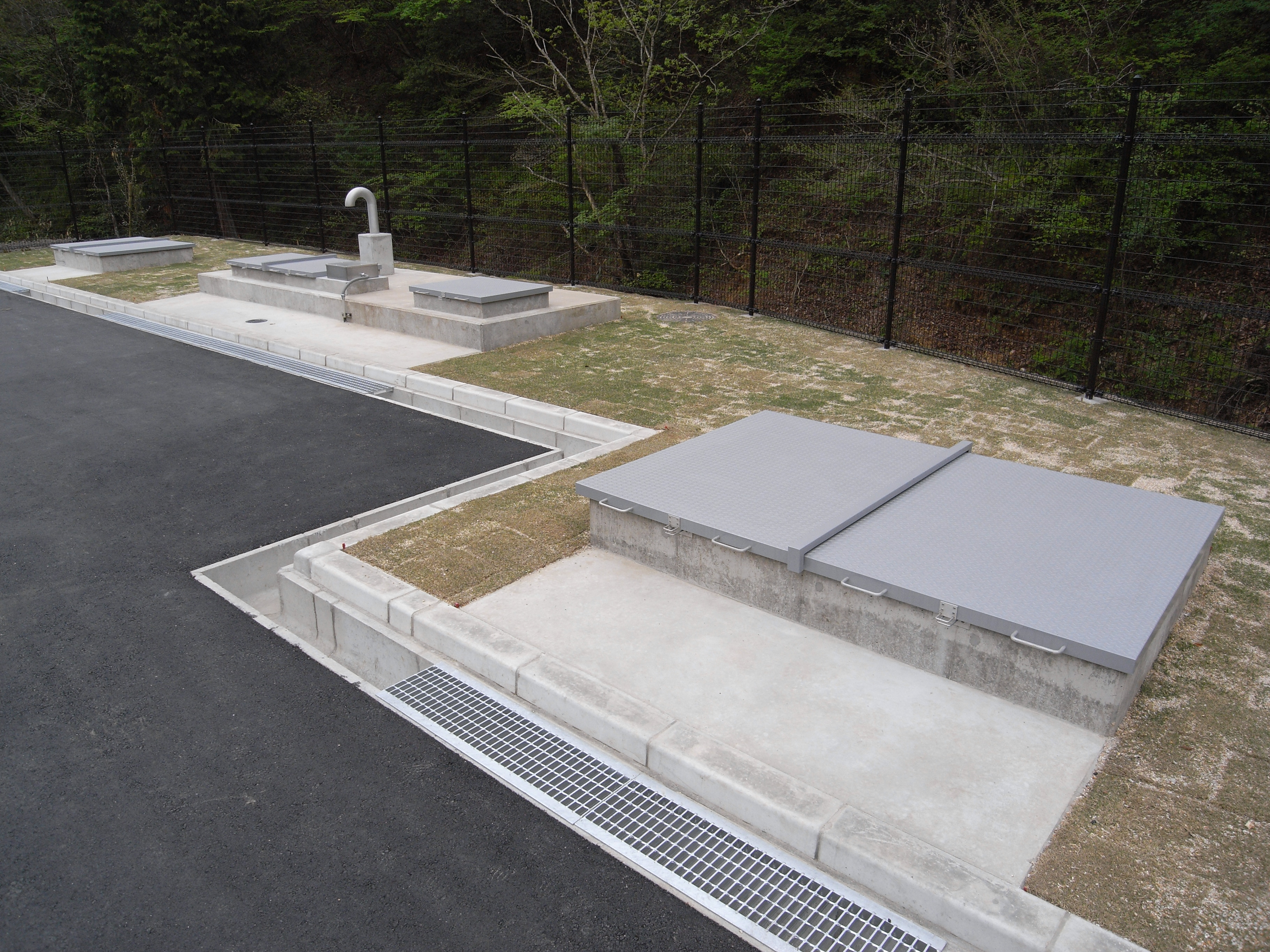

<取水井>
原水(地下水)を取水し,浄水施設に送ります。

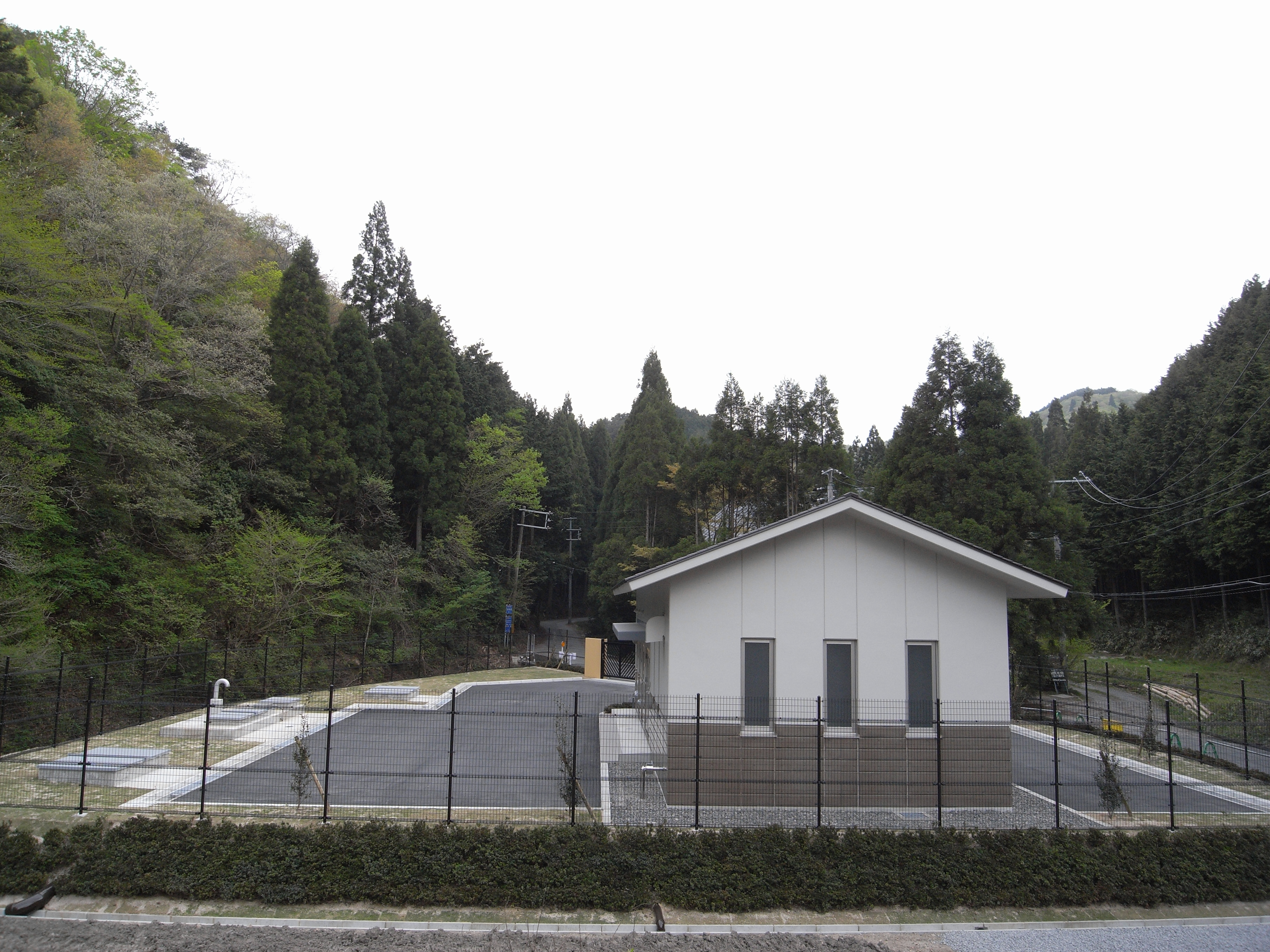

<浄水施設棟>
急速ろ過機,電気操作盤等を建屋内に配置しています。

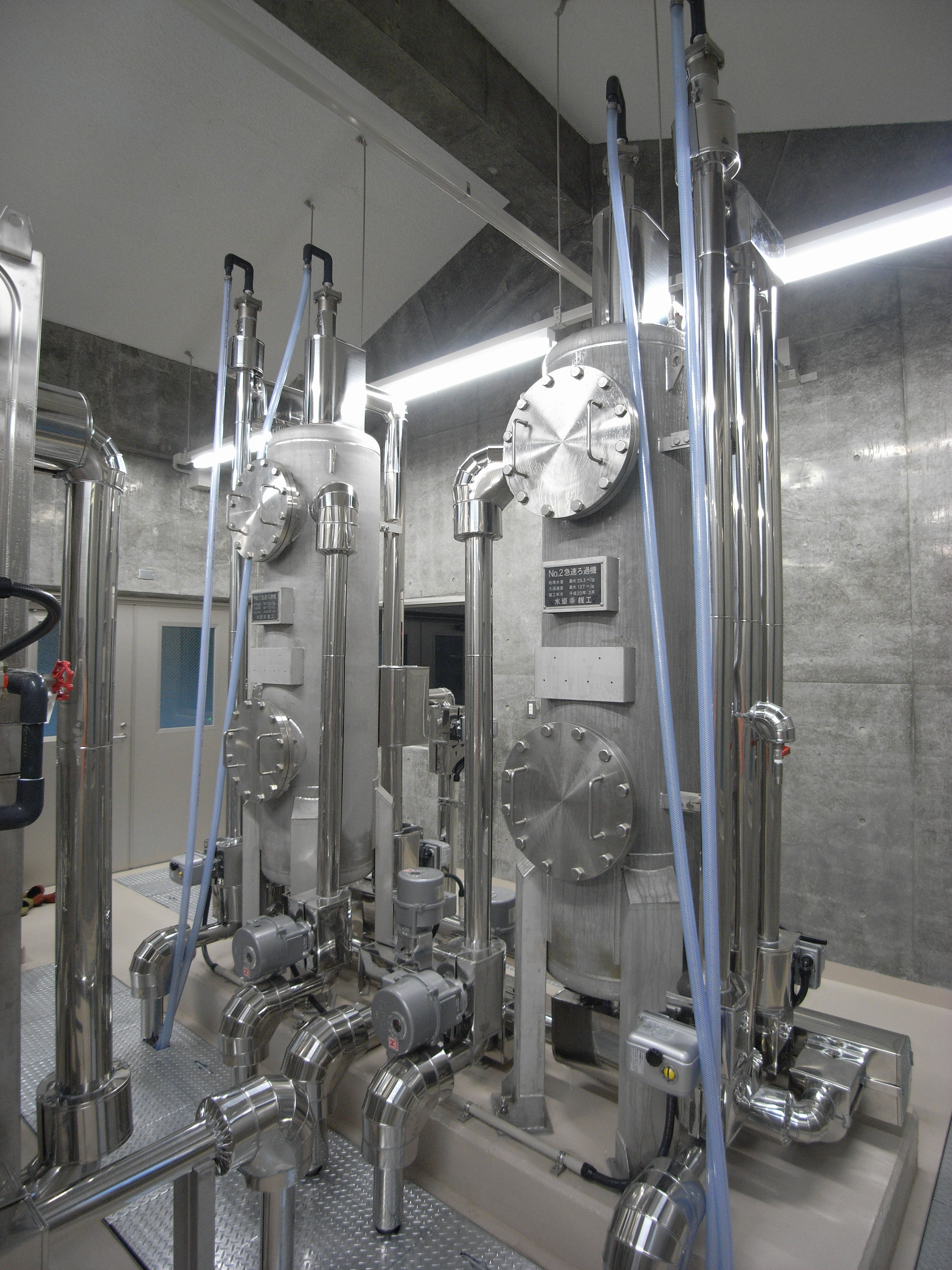

<急速ろ過機>
原水の不純物を取り除きます。

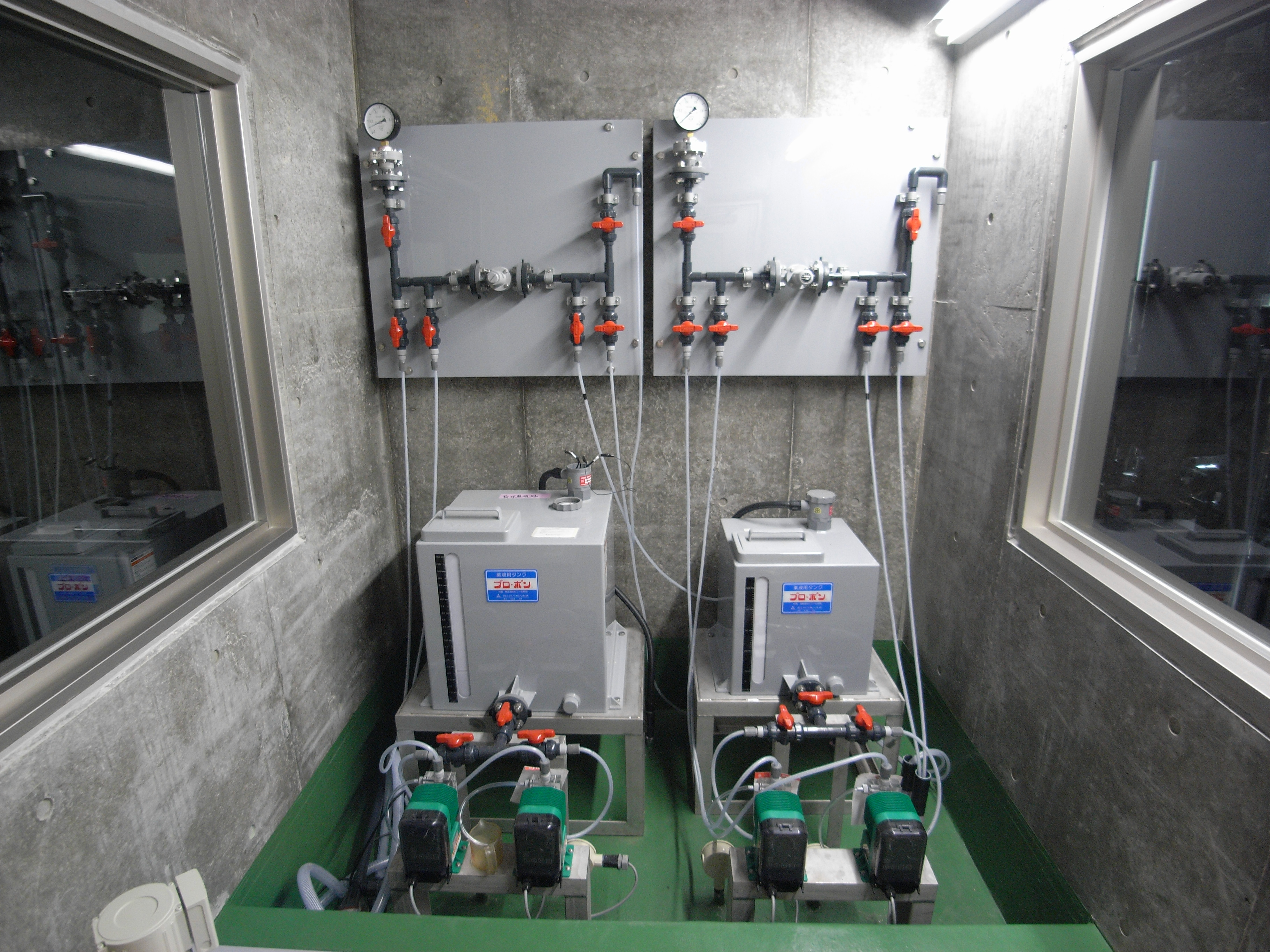

<薬品注入室>
滅菌等のため,次亜塩素酸ナトリウムを注入します。

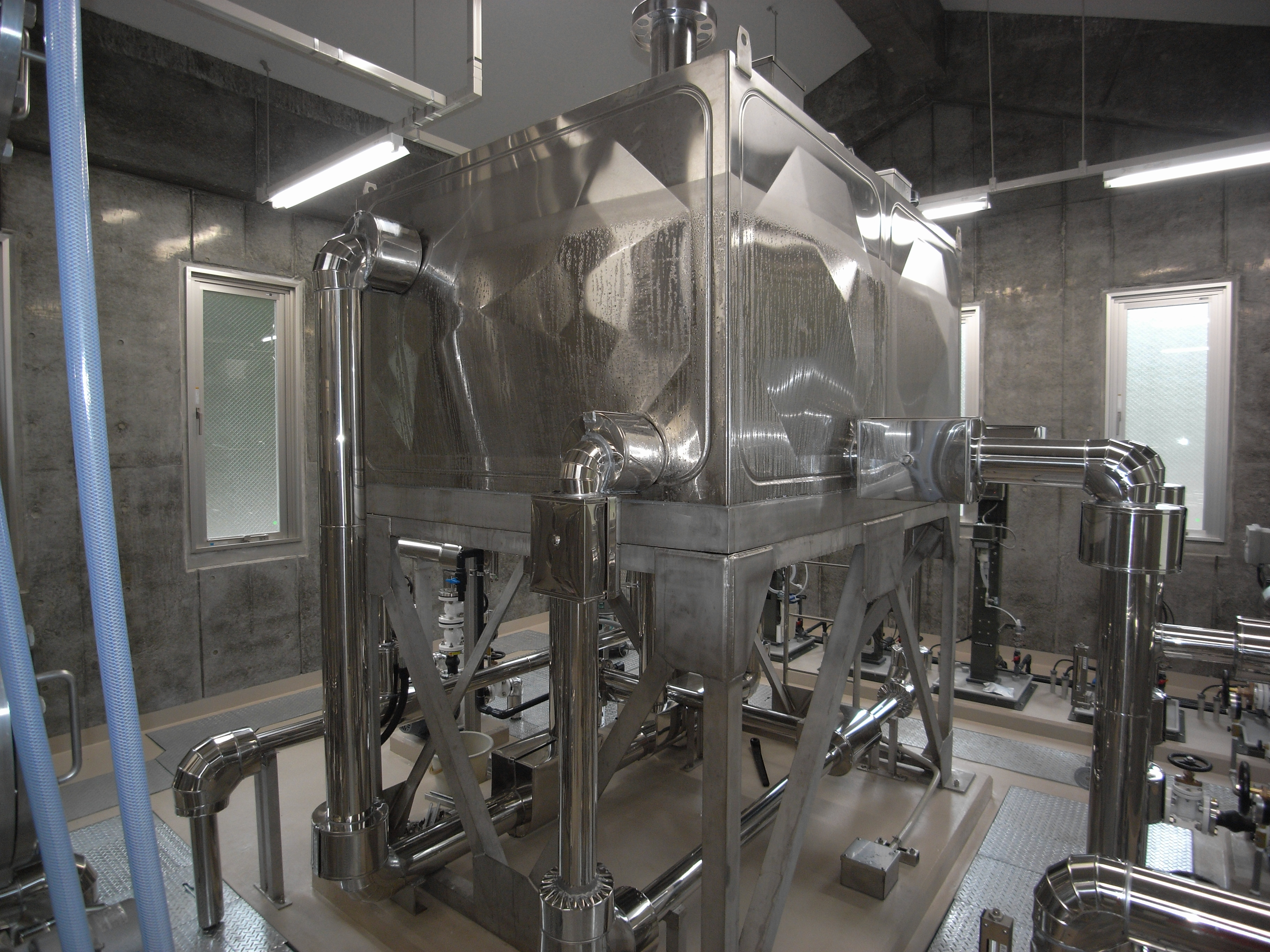

<浄水池>
浄水を配水池に送るために一時的に貯めておきます。

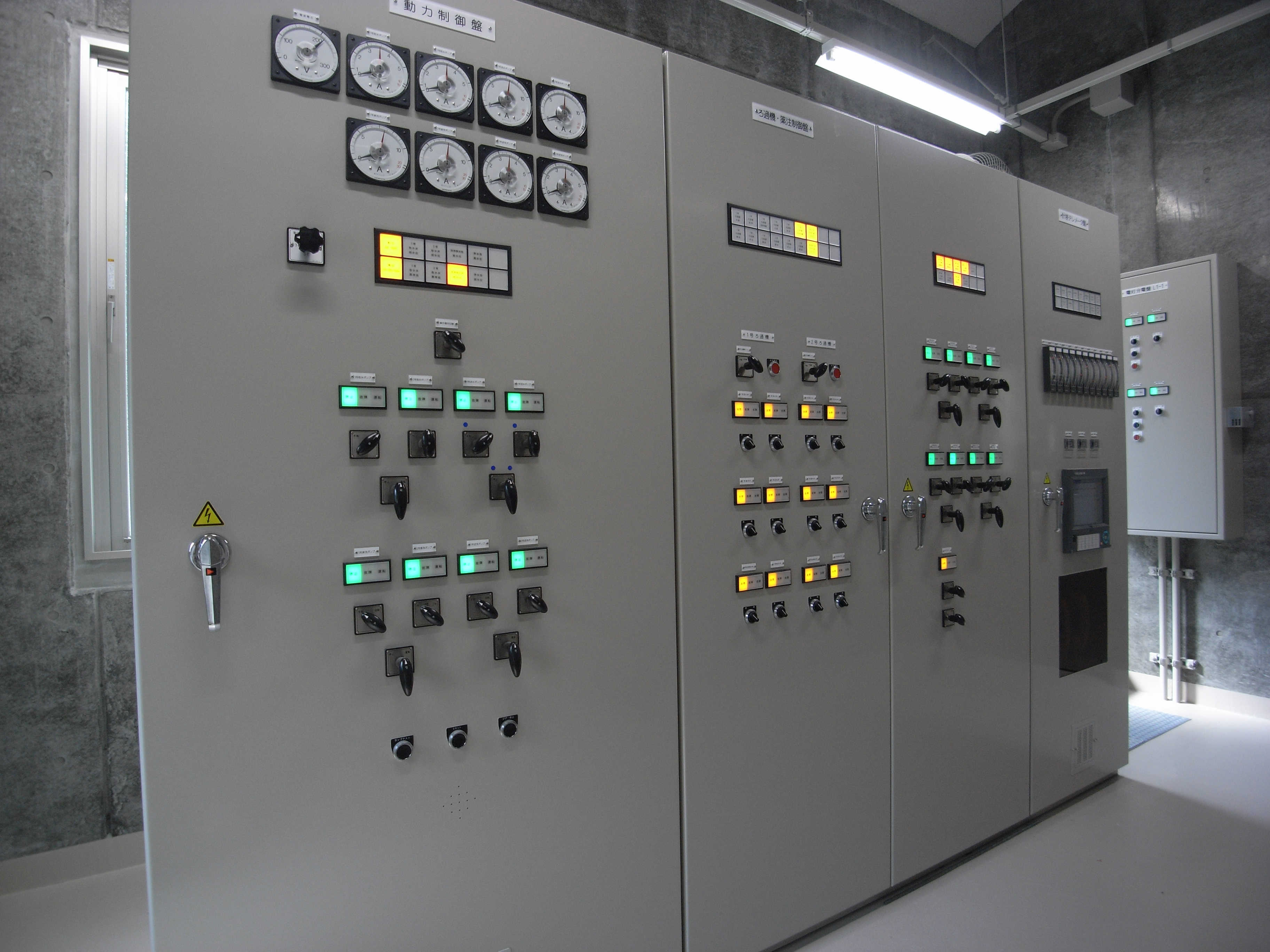

<電気操作盤>
取水井・配水池の水量等各種データの表示,各設備の運転操作を行います。また,各種データを遠隔監視操作設備に送信します。

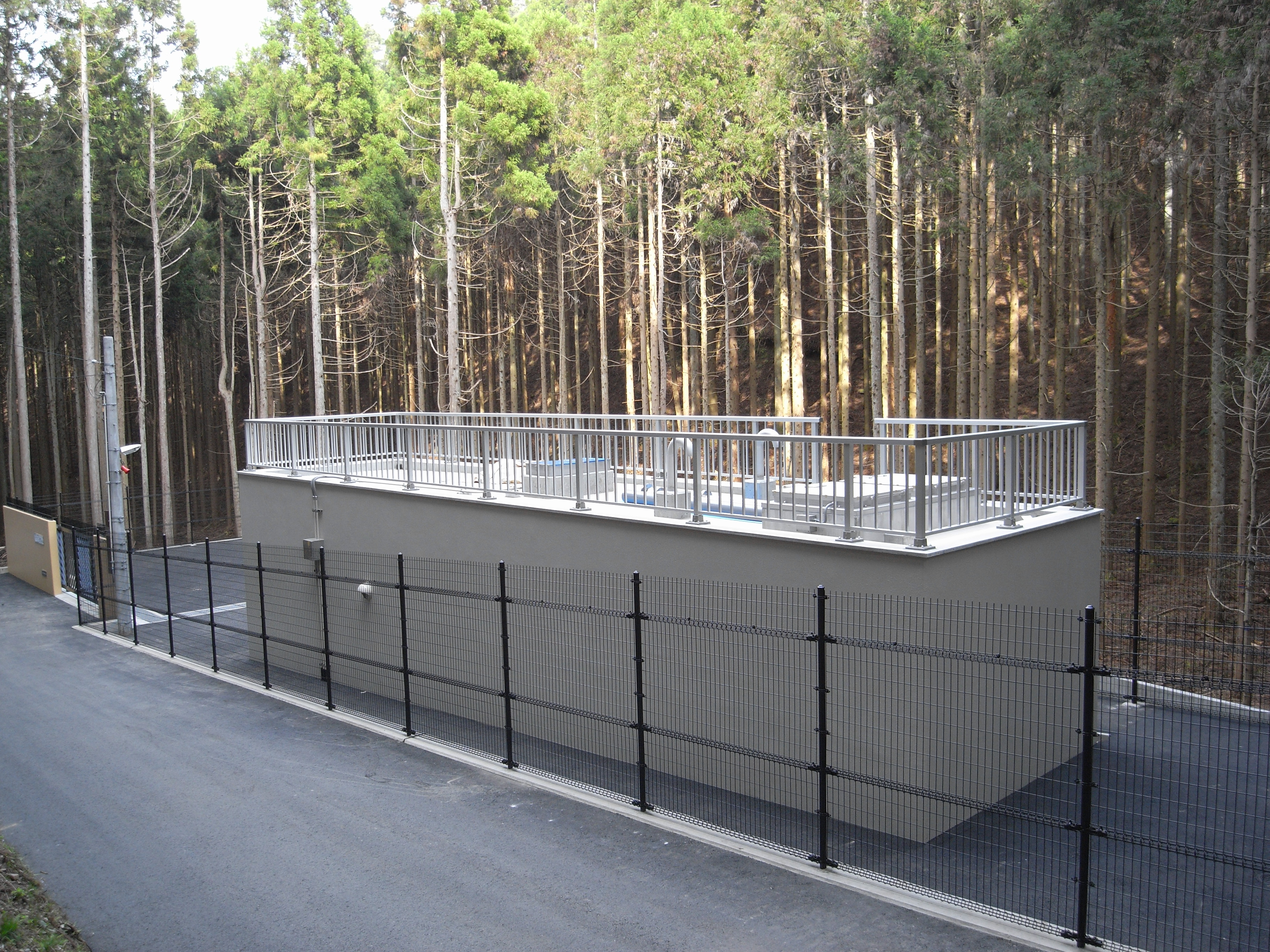

<配水池>
浄水を百井地区に給水するために貯めておきます。
