東北部CC -公害防止システム2-

7 湿式ガス洗浄塔

排ガスに苛性ソーダ水溶液を吹き掛けて,排ガス中の硫黄酸化物,塩化水素を除去します。また液体キレートを投入して水銀も除去します。

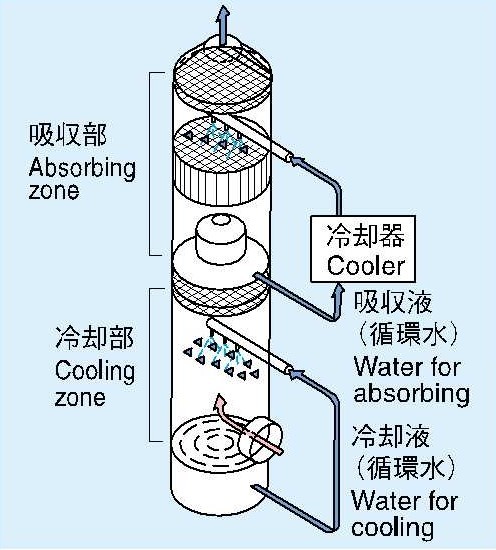

東北部クリーンセンター湿式ガス洗浄塔断面図
東北部クリーンセンター湿式ガス洗浄塔

8 ガス急冷塔

排ガスを急速に冷却することによってダイオキシン類の再合成を防ぎます。
東北部クリーンセンターガス急冷塔断面図
東北部クリーンセンターガス急冷塔

9 活性炭吸着塔

粒状の活性炭に排ガスを通すことにより,ダイオキシン類を吸着除去します。
活性炭吸着塔図
活性炭吸着塔写真

10 プラント系排水処理設備

排ガス処理の過程や場内清掃により発生するプラント系排水は,凝集沈殿,ろ過を行いクリーンセンター内で一部再利用し,残りは下水道へ放流しています。
東北部クリーンセンタープラント系排水処理設備フロー図
東北部クリーンセンタープラント系排水処理設備

11 洗煙系排水処理設備

湿式ガス洗浄で使用した洗煙系排水は,凝集沈殿,ろ過,キレート吸着,イオン交換処理を行い下水道へ放流しています。

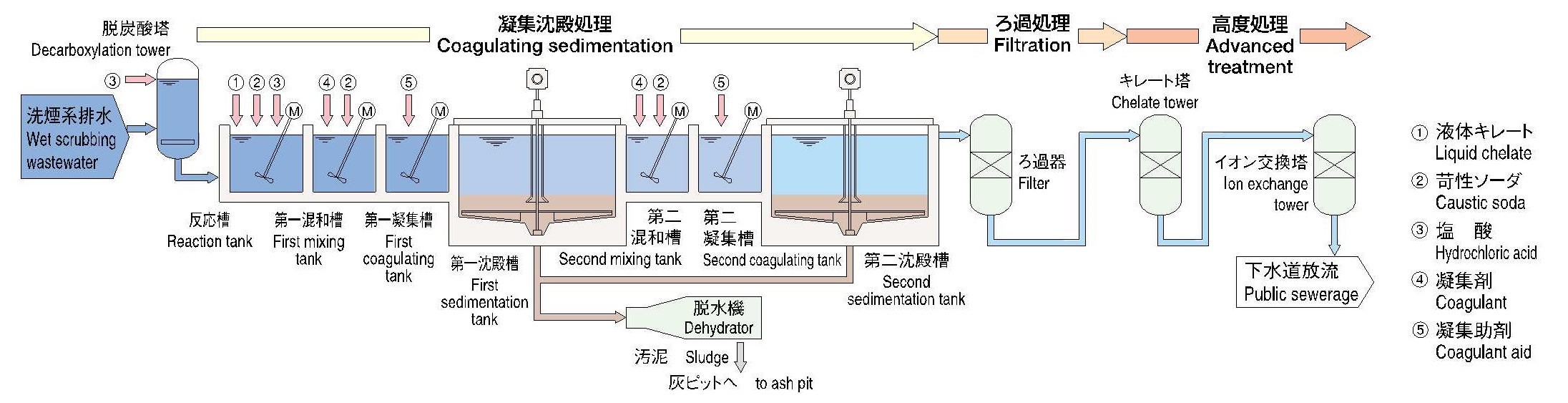

東北部クリーンセンター洗煙系排水処理設備フロー図

<洗煙排水処理フロー図(クリックで拡大します)>

東北部クリーンセンター洗煙系排水処理設備
